Comment installer une salle de bain (avec plusieurs diagrammes)

schéma-de-salle-de-bain-1

Dans cet article, vous allez apprendre à raccorder une salle de bain.

Je parle des drains et des évents,
les salles de bain sont vraiment faites.

La meilleure partie?

Nous avons chargé cet article avec
diagrammes de plomberie de salle de bains,
illustrations,
et même une liste de matériel…
pour améliorer votre compréhension de ce système DWV de base.

Accédez à des sections spécifiques de cet article en utilisant le Table des matières au dessous de.

Table des matières de l’article:

1. Le raccord DWV dont vous aurez besoin pour installer cette salle de bain (selon le code)
2. Dimensions approximatives de la plomberie de la salle de bain
3. Comment raccorder un évier de salle de bain
4. Le seul code de raccord permet des transitions verticales à horizontales
5. Comment brancher le drain des toilettes
6. Comment créer facilement un nettoyage (ce ne sont que deux raccords)
7. Évents de plomberie de salle de bain
8. Devez-vous incliner les évents de plomberie?
9. Exigences pour les évents de plomberie dans les climats froids

Commençons par …

Une liste des raccords DWV utilisés pour raccorder cette salle de bain.

Gardez à l’esprit que les accessoires dont vous aurez besoin dépendent de votre code de plomberie local.

Les deux principaux codes de plomberie aux États-Unis sont le IPC (International Plumbing Code) et UPC (Uniform Plumbing Code).

Le tableau ci-dessous répertorie chaque raccord DWV utilisé pour raccorder cette simple salle de bain. Notez que chaque code de plomberie a sa propre colonne avec la quantité spécifique de raccords nécessaires.

Voici une version facile à imprimer de ce tableau.

Nous utiliserons ces accessoires pour raccorder cette salle de bain en un instant.

Mais d’abord, je dois mentionner…

Les dimensions approximatives de la plomberie de la salle de bain que vous devez connaître.

Les dimensions approximatives du lavabo de la salle de bain sont les suivantes:

Le centre du drain du lavabo est situé à 18 po (environ) au-dessus du plancher fini.

salle de bain-lavabo-rugueux-en-image

Notez également que le drain est centré en plein milieu de cette vanité de 30 pouces.

salle de bain-lavabo-drain-dans-vanité

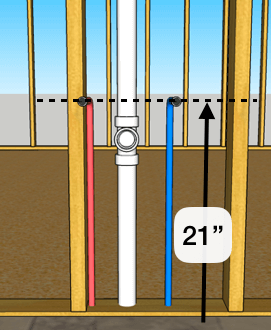

Le lavabo de la salle de bain lignes d’eau sont malmenés 3 pouces au-dessus du drain. Mesurez 21 pouces (environ) au-dessus du sol fini.

salle de bain-lavabo-rugueux-dans-diagramme-1

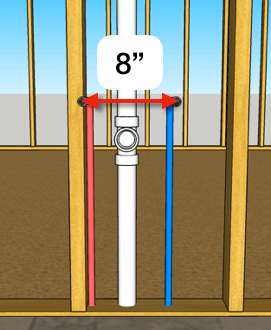

La ligne chaude et la ligne froide sont espacées de 8 pouces (de gauche à droite). Du centre du drain, mesurez 4 pouces à gauche et 4 pouces à droite.

salle de bain-lavabo-rugueux-dans-diagramme-2

Passer aux toilettes.

Le centre de la bride du placard est à 12 pouces du paroi arrière finie.

toilette-bride-image

Si vous mesurez à partir d’un mur inachevé, n’oubliez pas d’ajouter l’épaisseur de paroi à ces 12 pouces.

Nous avons également 32 pouces d’espace total entre la paroi latérale finie et la vanité de la salle de bain. La bride des toilettes est centrée en plein milieu.

Dégagement de 32 pouces

Gardez à l’esprit que 30 pouces est la distance minimale autorisée par le code (vous pouvez en avoir plus).

Pour plus de détails sur l’ébauche dans une caisse de placard cet article… ou téléchargez ce «Schéma de plomberie» pour une image facile à comprendre.

Toutes ces dimensions et raccords pourraient ne pas avoir de sens pour le moment.
Mais ne vous inquiétez pas, le plaisir est sur le point de commencer au fur et à mesure que vous apprenez… Comment transformer ces raccords DWV en une salle de bains fonctionnelle et approuvée par le code.

Commençons avec…

Comment raccorder un lavabo à une salle de bain.

Ce lavabo de salle de bain est dégrossi avec un sanitaire de 1,5 ”en position verticale (veuillez ne pas utiliser un étoile ici).

Cela rend notre évier de salle de bain drain 1.5 « , l’évent 1.5 », le bras de piège 1.5 « et le p-trap 1.5 ».

Voici comment connecter la plomberie sous le lavabo de votre salle de bain.

Vous aurez besoin d’un Adaptateur de piège 1,5 ″ et un Siphon en tube plastique de 1,5 ″ (parfois appelé piège à garniture).

1.5-sink-trap

Les kits Trim Trap sont livrés avec deux tailles de rondelles différentes. Vous utiliserez la rondelle à joint coulissant de 1,5 « x 1,25 » pour connecter le P-Trap à la sortie de vidange de 1,25 « du lavabo.

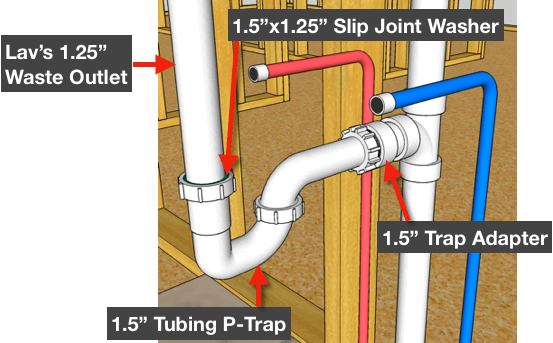

Voir le schéma de plomberie du lavabo de la salle de bains ci-dessous…

schéma sous-évier-plomberie

Gardez à l’esprit…

Aux États-Unis, les deux principaux codes de plomberie permettent d’ébaucher un seul lavabo avec un évent de 1,25 po et un siphon de 1,25 po. Voir le tableau IPC 709.1 ou le tableau UPC 702.1.

Cependant, dans cet exemple, je vais tous les 1,5 pouces.

transition verticale vers horizontale

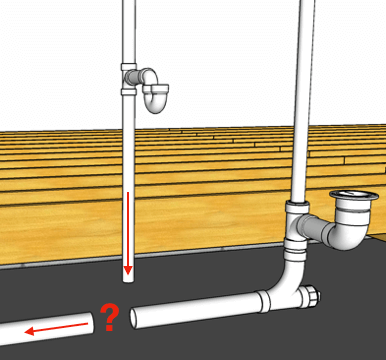

Suivons le drain de ce bain en aval. Vous verrez la transition verticale à horizontale illustrée ci-dessous.

N’oubliez pas cet important conseil de plomberie en ce qui concerne le drainage (et non la ventilation):

«Lorsque les déchets passent d’un tuyau vertical à un tuyau horizontal…
utilisez toujours des raccords DWV à motif long.

Dans l’exemple ci-dessus, vous avez le choix entre deux raccords acceptables:

Etoile avec 45

wye-with-45

… Ou un Wye combiné et un coude 1/8 (raccord combiné)

montage combiné

Nous utilisons un étoile en 3 « x3 » x1,5 « avec un 1,5 » street 45.

wye-with-45

Allons en amont pour parler de l’évacuation des toilettes.

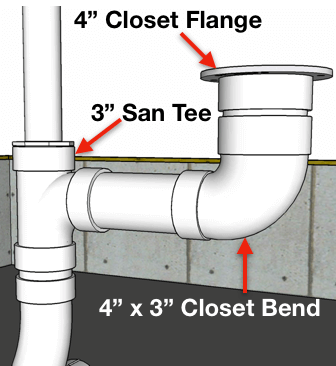

J’utilise une bride de placard de 4 pouces. Il est connecté à un coude de placard de 4 « x3 ». Le raccord de cintrage de placard mesure 4 pouces à l’entrée et 3 pouces à la sortie.

salle de bain-toilette-plomberie-exemple

Ensuite, la sortie du coude du placard se connecte à un té sanitaire de 3 pouces via un court morceau de PVC de 3 pouces.

Alors que nous suivons le drain des toilettes en aval du sanitaire, notons une autre transition verticale à horizontale.

siphon de toilette

Rappelez-vous ce conseil de plomberie? Si oui, vous pourrez répondre à cette question:

Quels types de raccords DWV le code permet-il pour la transition verticale à horizontale?

A.) Raccords à balayage long
B.) Raccords à balayage court

La réponse est A.

combinaison-étoile-avec-1_8-coude

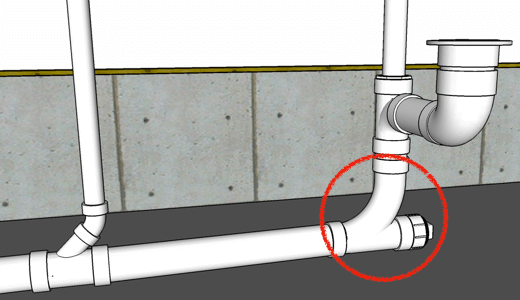

Et c’est pourquoi je mets en place cette transition avec un combo de 3 pouces (alias combinaison étoile et coude).

Notez également le bouchon de nettoyage dans le schéma ci-dessus.

Pour ajouter un nettoyage de plomberie, vous aurez besoin de deux raccords supplémentaires:

Un adaptateur de nettoyage de 3 ”…

adaptateur de nettoyage

Et une prise de nettoyage de 3 ”…

prise de nettoyage

L’adaptateur de nettoyage se colle directement dans l’entrée du combo. Et fournit un point d’accès pratique pour roder le drain en cas de sauvegarde.

nettoyage-en-raccord

Soit dit en passant, d’autres types de raccords DWV fonctionnent pour les transitions verticales à horizontales.
Par exemple,

[elementor-template id=”2645″]

Passons en aval dans ce système de drainage.

Dans le schéma de plomberie ci-dessous, remarquez comment le drain de 3 pouces de la salle de bain se trouve directement dans le drain du bâtiment.

exemple de bâtiment-drain

Ce n’est qu’un étoile de 3 pouces (avec 45). Vous pouvez également utiliser un combo de 3 pouces pour cette connexion.

Maintenant que vous maîtrisez bien le système de drainage de cette salle de bain,

Changeons de vitesse et parlons de…

Ventilation de la plomberie de la salle de bain et pourquoi c’est important.

Chaque appareil de plomberie doit être ventilé.

Le but principal d’un évent de plomberie est de protéger les joints de piège. Le joint du piège (à l’intérieur du piège P) est ce qui empêche le gaz d’égout de s’échapper dans votre maison.

p-trap-diagram

Les déchets s’écoulant à travers un système de drainage créent des fluctuations de pression atmosphérique. Ces fluctuations de pression peuvent perturber les phoques pièges. Si ces fluctuations sont suffisamment importantes, elles éliminent une partie ou même la totalité du joint du piège. Et une fois que ce précieux sceau est perdu… .le gaz d’égout arrive… directement dans votre maison.

Un évent correctement installé maintient ces fluctuations de pression sous contrôle… ce qui à son tour maintient le joint du piège à l’intérieur du P-Trap.

Il existe plusieurs méthodes de ventilation: ventilation humide, ventilation commune, ventilation de circuit, ventilation de luminaire d’îlot, etc…

L’une des méthodes de ventilation les plus simples et les plus utilisées est appelée «ventilation conventionnelle.  » C’est à ce moment-là que chaque appareil de plomberie a son propre évent, appelé évent individuel. Et c’est la méthode de ventilation que nous utilisons pour installer cette salle de bain.

Commençons avec…

Dimensionnement des évents de plomberie individuels.

La taille minimale de l’évent des toilettes dépend de votre code de plomberie. Dans les évents des toilettes IPC, il y a 1,5 « , dans l’UPC, c’est 2 pouces. En savoir plus sur la ventilation des toilettes ici.

Pour connecter l’évent de taille appropriée dans le moyeu du té sanitaire de 3 pouces, vous aurez besoin d’une douille affleurante. Les bagues affleurantes ressemblent à des rondelles de hockey.

Dans l’IPC, utilisez une douille affleurante de 3 po x 1,5 po, dans l’UPC, utilisez une douille affleurante de 3 po x 2 po (voir le schéma ci-dessous).

flush-bushing-picture

Vous pouvez également utiliser un réducteur (qui ressemble à un entonnoir) pour établir cette connexion.

raccord réducteur

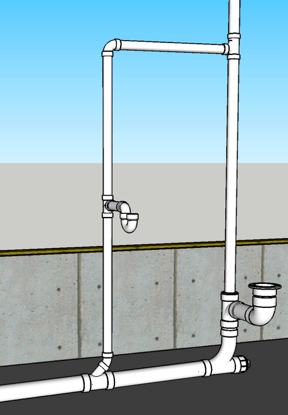

Au fait, voici un «schéma de plomberie» pour toute cette salle de bain. Il s’agit d’un dessin CAO 3D détaillé. Chaque raccord DWV est clairement étiqueté (pour chaque code). Vous pouvez imprimer ce diagramme de plomberie de salle de bain et le suivre avec le reste de cet article.

Passons sur le conduit de plomberie individuel du lavabo.

Vous savez déjà que l’évent individuel de la laveuse mesure 1,5 pouces (1,25 po de code minimum).

baignoire-évier-diagramme de ventilation

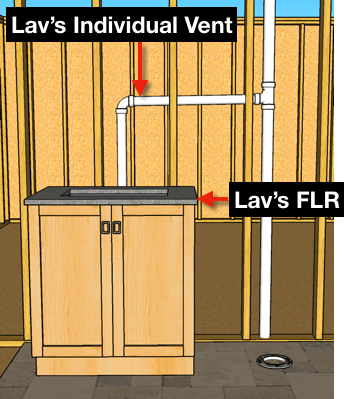

Mais remarquez l’évent décalages horizontaux bien au-dessus du lav bord du niveau d’inondation (FLR)… et c’est très important.

Voici une question de plomberie populaire…

Les évents de plomberie horizontaux doivent-ils être inclinés?

Et la réponse est oui.

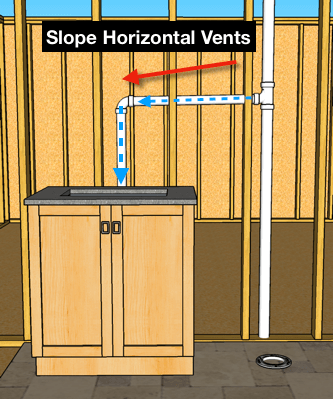

Notez dans l’image ci-dessous comment la partie horizontale de l’évent de plomberie a un légère note à elle.

La vapeur d’eau peut se condenser à l’intérieur des tuyaux de ventilation. L’eau de pluie pénètre également dans certaines parties du système de ventilation. Et c’est pourquoi les évents horizontaux devraient avoir une petite pente sur eux. Cette pente évacue toute vapeur d’eau dans le système de drainage (grâce à la gravité).

diagramme de ventilation de plomberie en pente

Je vais maintenant mentionner quelque chose à mes amis de l’UPC. Contrairement à l’IPC, l’UPC vous permettra de vous faufiler avec un évent horizontal (sans aucune note). Cela suppose qu’il est au-dessus du FLR (bien sûr). Mais gardez à l’esprit, les évents horizontaux ne peut pas avoir de fléchissements ou toute goutte (UPC 905.1). Et encore une fois, c’est uniquement UPC, l’IPC veut que les évents de plomberie horizontaux soient inclinés.

Notez également que le té de ventilation individuel du lavabo de la salle de bains se trouve directement dans la ventilation individuelle des toilettes. Cela se fait avec le té sanitaire de taille appropriée qui est à l’envers.

sanitary-tee-upside-down

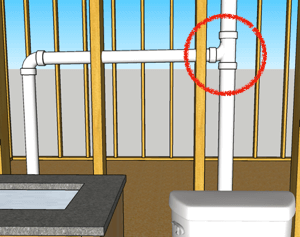

Dans l’IPC, utilisez un té sanitaire de 1,5 ”(à l’envers) ou dans l’UPC, utilisez un té de 2” x2 ”x1,5 (à l’envers) pour effectuer cette connexion.

Ensuite, cet évent peut se terminer par le toit tout seul. Ou dans de nombreux cas, il peut se raccorder au système de ventilation existant de la maison.

Une autre chose importante au sujet des évents de plomberie…

Dans les climats froids, les évents de plomberie doivent être agrandis avant de s’étendre à travers le toit.

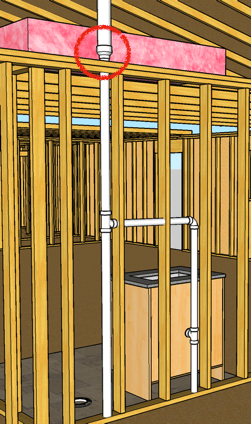

Cette augmentation empêche l’évent de se fermer en raison du gel (IPC 903.2) (UPC 906.7). Vérifiez votre code local pour la taille appropriée, mais généralement, c’est 3 pouces. Cette augmentation devrait également se faire dans l’enveloppe thermique du bâtiment. Ou en d’autres termes, dans la partie chauffée de votre maison. Vérifiez à nouveau votre code local.

plumbing-vent-augmenter-picture

Voilà qui nous enveloppe cet article.

Et peut-être que vous vous demandez:

« Comment puis-je installer une salle de bain complète? »

«Et une baignoire? Ou une douche?  »

« Comment puis-je installer des salles de bains avec différents agencements de luminaires? »

Si c’est vous, j’ai de bonnes nouvelles.

Nous venons de mettre sur pied un ebook qui facilite considérablement la plomberie de toute salle de bain.

Il s’appelle The Bathroom Blueprint.

C’est notre nouveau livre numérique qui contient des schémas de plomberie pour 17 salles de bain différentes!

17-schémas de plomberie de salle de bain

Ces diagrammes VISUELLEMENT vous montrer comment un système DWV de salle de bain s’assemble.

Nous jetons également l’accès à notre site web d’adhésion privée.

À l’intérieur de la zone membre, vous obtenez un accès privé à des vidéos de didacticiel de plomberie jamais publiées auparavant.

Apprenez tout à ce sujet ici
